膠球清洗裝置系統二次濾網技術安裝使用?
膠球清洗裝置系統二次濾網技術安裝使用?膠球清洗裝置系統包括收球網、膠球泵、裝球室、前置二次濾網、連接管路及控制系統。海綿膠球在膠球泵的動力下,海綿膠球隨循膠球隨循環水水流方向進入冷凝器冷卻管內,因海綿膠球是一個多微柔軟的彈性體,在循環水進出口壓力差的作用下被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,海綿膠球循環水經過水管進入收球網,在裝球室網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到膠球室,如此循環往復對凝汽器冷卻管實現連續清洗,但是現有的膠球清洗裝置存在海綿膠球回收率低,容易出現卡球現象;海綿膠球磨損和毀壞情況嚴重;膠球清洗裝置系統停止運行時,在循環冷卻水中的海綿膠球很難單獨從水中取出。但是現有的凝汽器膠球清洗裝置仍然存在以下缺陷:
1)現有的膠球清洗裝置對于發球裝置的設計不夠完善首先裝球室裝置的動力以及角度都需要調節,其次發球過程容易出現擁堵等情況發生,常導致發球失敗;
2)現有的膠球清洗裝置集球過程采用集球網結構,但是球網屬于硬度低不利于膠球滾動,而且球網形變易發生膠球堆疊等情況發橫。
二次濾網技術說明

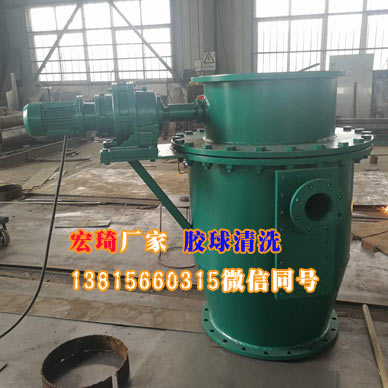

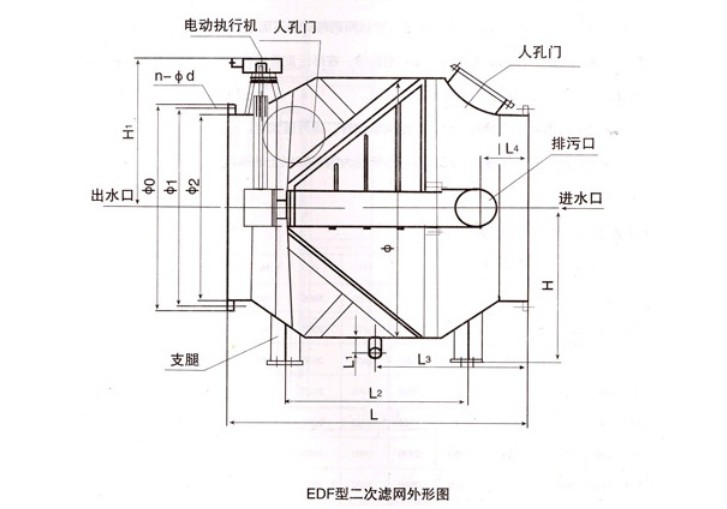

膠球清洗裝置系統二次濾網主要由濾網、外殼、蝸輪箱體、排污槽、傳動軸、排污口和電驅動等組成。
膠球清洗裝置系統二次濾網由骨架、網板和筋板組焊而成,整個濾網有足夠的剛性和強度。網板材料為不銹鋼,焊接在骨架上,網板上鉆孔直徑為Φ6mm-Φ10mm(可選)。海水型網板由高品質不銹鋼材料制成。外殼由優質鋼板制成。前或后殼體內各焊有一個軸承座,由支撐筋板連接。排污旋轉就靠它支撐,軸承座內裝有高分子尼龍軸承等。海水型外殼內應加裝犧牲陽極,并涂防腐漆或用1Gr18Ni9Ti以上材料制作。 排污槽顯長條形,布置在濾網進水口上方。排污槽的刮板與濾網表面旋轉,與排污管相連,排污管外接排污閥。在運行過程中,當濾網表面積污、雜物堵塞網眼,當濾網內外壓差增加到一定值后,就必須打開排污閥,因排污管與冷凝器出水管相連,使排污槽內壓力迅速下降,同時排污槽旋轉,排污槽罩在濾網的區域內的雜物在刮板的刮動下和水流反沖洗的作用下被排出本體外。在排污過程中,電驅動通過蝸輪蝸桿驅動排污槽緩緩旋轉。將濾網上的垃圾清除干凈,排污完畢,關斷排污閥,電驅動停止轉動。
膠球清洗裝置系統二次濾網特點:
1) 網芯驅動齒輪與循環水隔絕,潤滑系統采用全封閉形式,齒輪不再受水泥沙等雜質磨損和侵蝕?梢郧宄掣搅^強的雜物,使二次濾網使用性能更進一步提高。
2) 消除了老式二次濾網存在的傳動系統復雜易產生故障的缺點,運行安全二次濾網、二次濾網工作原理、旋轉式二次濾網,二次濾網結構、旋轉二次濾網可靠,檢修維護方便。
