膠球清洗裝置二次濾網系統結構及安裝調試？

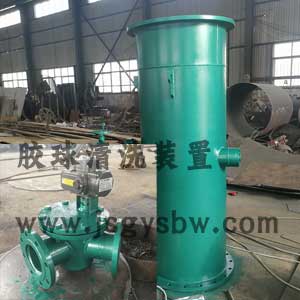

膠球清洗裝置二次濾網系統說明：

        膠球清洗裝置二次濾網是凝汽器循環冷卻水系統的二次凈化設備。安裝在凝汽器冷卻水進口管處，對進入凝汽器的循環冷卻水進行過濾凈化。除掉可能堵塞冷凝管的雜質污物，改善冷凝器工作條件，以保證凝汽器的安全運行。同時也是保證膠球清洗裝置正常投運，提高收球率的不可缺少的設備。

        膠球清洗裝置二次濾網的形式為內旋負壓反沖式，它具有設計合理、結構緊湊、水阻小、排污效果好、布置方式靈活等特點。

        膠球清洗裝置二次濾網可立式安裝和臥式安裝。膠球清洗裝置設計為立式安裝。

膠球清洗裝置二次濾網結構簡介：

        膠球清洗裝置二次濾網主要由外殼、濾網、蝸輪箱體、排污槽、傳動軸、排污口和驅動裝置等部件組成。

        1、二次濾網執行器；

        2、差壓測量系統；

        3、排污閥濾網由支撐架、網板和筋板組焊而成，整個濾網有足夠的剛性和強度。

        4、網板材料為不銹鋼，焊接在支撐架上，網板上鉆孔直徑為Φ7mm（可選）。

        5、外殼由優質的Q235板材制成。前后殼體內各有一個軸承座，由支撐筋板連接。

        6、排污旋轉靠其支撐，軸承座內裝有高分子尼龍軸承。

        7、海水型外殼內加裝犧牲陽極，并做防腐處理或用高性能不銹鋼材料制作。

        8、排污槽呈長條形，布置在濾網進水口上方。排污槽的刮板沿濾網表面旋轉并與排污管相連，排污管外接排污閥。

        9、在運行過程中，當濾網表面積污、雜物堵塞網眼或當濾網內外壓差增加到一定值后，排污閥自動打開，由于排污管或與冷凝器出水管相連或直接排到系統外部，均使排污槽內壓力迅速下降，隨著排污槽的旋轉，在刮板前的尼龍刷的刮動下和水流反沖洗的作用下附著在濾網內側的污物就被排出本體外。

        10、在排污過程中，二次濾網的驅動裝置通過蝸輪蝸桿帶動排污槽緩緩旋轉。將濾網上的垃圾清除干凈，排污完畢，關斷排污閥，濾網停止轉動。

膠球清洗裝置二次濾網系統：

        按照要求安裝完畢，旋轉部分轉動靈活，排污閥處于關閉狀態。

膠球清洗裝置二次濾網的安裝：

        ① 膠球清洗裝置二次濾網安裝在凝汽器入口主冷卻水管道上，立式安裝或臥式安裝均可。在臥式安裝時應有合格的基礎以承受二次濾網的荷重。無論立式或臥式安裝都應使二次濾網的方位便于操作、檢修。在臥式安裝時，排污管要在二次濾網的下面，本系統設計為立式安裝。

        ② 法蘭密封表面應清洗干凈，安放密封墊（橡膠板）。螺栓、螺母及墊圈放置好并擰緊（螺栓上應稍抹一些油脂）；

        ③ 安裝后，對排污槽進行檢查，使其在運行時轉動自如；

        ④ 封閉好各小口徑的管口，以防掉進雜物。待連接管道時在打開。

        ⑤ 在膠球清洗裝置二次濾網在前、后建議設計安裝應急檢修人孔門。

        ⑥ 膠球清洗裝置二次濾網的安裝位置應盡可能靠近凝汽器水室進水口處, 排污管彎頭不宜過多, 排污管離凝汽器出水口不要太遠,以免影響負壓反沖效果。
