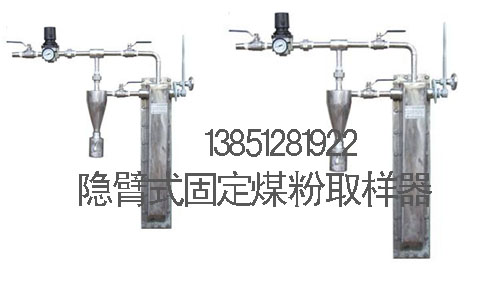

隱臂式固定煤粉取樣器主要有下列幾部分組成：

1、取樣管—伸入煤粉管道中，取樣口朝向煤粉氣流來向，煤粉由此進入取樣器。取樣為多點取樣。

2、取樣瓶—將旋風分離器分離出的煤粉樣品集中存放，供標定用。

3、旋風分離器—將氣粉混合物進行固氣分離，煤粉因重力作用被旋轉氣流甩到器壁，再靠重力作用落入積粉器。分離后的氣體沿中間路線上升頂部，從頂部出氣口排出，經射器抽氣器抽吸重新送入煤粉管道，實現煤粉和氣體的分離。

4、連接活接頭—以便組裝時方便。進氣短管—接壓縮空氣用。

5、壓縮空氣控制閥—控制壓縮空氣的開關。壓縮空氣調壓閥—調整此閥，可控制壓縮空氣的壓力流量，控制取樣的速度。使其實現等速取。

6、射器抽氣器—用壓縮空氣作為動力，使取樣管、旋風分離器、取樣瓶產生負壓，讓煤粉順利進入旋風分離器中進行固氣分離。

7、吹掃閥—壓縮空氣進入煤粉管道經過此閥。取樣操作桿—操作此桿可以將取樣管展開或隱藏。

8、取樣閥—開關此閥可以控制取樣或吹掃取樣管，以防取樣管堵塞。

9、外殼體—安裝在煤粉管道上，不取樣時取樣管隱藏在其中。

    隱臂式固定煤粉取樣器概述

    隱臂式固定煤粉取樣器，是用于正壓直吹式制粉系統一次風送粉管道上煤粉取樣專用設備。在磨煤機日常運行中，磨煤機研磨件的磨損、煤種、塊度的變化，煤粉細度將產生較大的變化，直接影響鍋爐燃燒效率，增加發電成本，因此定期對煤粉細度取樣檢測，當煤粉細度超過設計值時，及時調整、更換磨煤機研磨件或調整分離器折向門開度，以實現煤粉細度達到設計要求。

    隱臂式固定煤粉取樣器產品特點及結構形式

    該煤粉取樣器產品是利用壓縮空氣為動力，使取樣管、分離器、取樣瓶產生負壓來抽吸煤粉達到取樣目的，并可利用壓縮空氣吹掃取樣管避免取樣管堵塞的問題。設備上備有壓縮空氣調壓閥，可通過該閥調整壓縮空氣的壓力、流量來控制取樣速度和實現等速取樣。使取出的煤粉具有代表性。取樣管采用隱臂式設計，不工作時取樣管垂直隱藏在煤粉管道外側，避開煤粉氣流對取樣管的沖刷，大幅度的提高取樣管的使用壽命。

    隱臂式固定煤粉取樣器性能特點

（1）產品整體采用不銹鋼制作，外觀整潔小巧，整體使用壽命長。

（2）結構簡單，無機械運動元件，免維護。取樣簡單方便，

（3）采用多點、等速取樣，取出的煤粉樣品具有代表性。

（4）可采用壓縮空氣吹掃取樣管，避免煤粉堵塞取樣管。

（5）固定安裝在煤粉管道上，密封嚴實，無一絲煤粉泄漏，對工作環境不污染。

（6）取樣管使用時置入煤粉管道內，取完煤粉樣品后可以隱藏在煤粉管道外，避免煤粉氣流的沖刷，使用壽命長。

（7）一人即可操作，操作人員勞動強度小。
