1、我公司生產的收球網是目前較其它膠球清洗裝置的更新?lián)Q代產品,結構形式先進合理.分為柵格網板式(SF型雙柵格網板收球網,SD型單柵格網板收球網)和SL型漏斗式收球網.柵格網板式收球網的柵網板可以轉動,在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向一致的位置;既減少水阻又起到清除柵網板上雜物的作用.網板的轉動定位由電動執行機構執行(DN300~DN700小型收球網為手動控制).柵網板到位與否是保證膠球清洗裝置系統收球率的關鍵之處. SL型,SD型,SF型收球網(膠球回收網器)。
2、膠球泵:它是膠球系統中使膠球進行不斷循環的動力設備,該水泵是一個專用無障礙離心泵,其葉輪由兩片葉片構成管狀通道,它具有不堵球、不切球和對膠球磨損力小等優點。膠球清洗泵(膠球輸送泵)
3、裝球室:裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置:它由外殼、漏斗、切換閥等部件組成,并配有觀察窗、放氣閥、放水閥。ZQS型裝球室(膠球存儲器)
4、分匯器是一個三通閥,通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。一般一臺機組需兩臺分匯器,其進口通徑為DN100,分配口為DN89,膠球投用時可通過窺視窗觀察運行情況。FH型分匯器(清潔海綿膠球切換三通管閥)

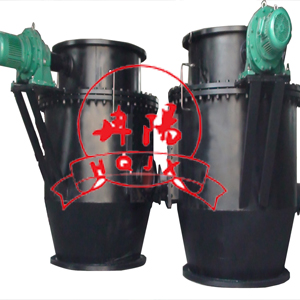

5、二次濾網:二次濾網是冷卻水凈化裝置的主要設備之一,它可以清洗大于6㎜以上的一切雜物,能保證膠球暢通無阻在凝汽器內正常運行,二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網如圖所示:它主要由:(1)殼體(2)不銹鋼網芯(3)傳動機構(4)減速機(5)強排污裝置等部件組成。
