704一、膠球清洗裝置的作用
汽輪機凝汽器膠球清洗裝置用途：膠球清洗裝置向凝汽器水側投入比凝汽器換熱管略大的膠球，膠球通過凝汽器換熱管，將沾污在凝汽器換熱管內壁的污物清除，以提高換熱管的換熱系數，從而提高凝汽器換熱效率，降低給水泵汽輪機背壓，提高整體效率。
1、膠球泵
膠球泵使用電動機驅動、臥式、單級端部吸入式，垂直中分面的膠球輸送泵，膠球泵采用機械密封，泵的葉輪和殼體之間應有較大的間隙，膠球泵要求通流部分光滑，手盤動轉子轉動靈活。膠球循環泵具有足夠的揚程和流量，泵進口連接管嚴密，以保持膠球正常運行，膠球輸送至凝汽器進口水管逆水方向布置，每根進水管處設置兩根注球管以保證膠球在冷凝器水室中的均勻分布。
2、二次濾網
二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。
3、收球網
收球網及殼體具有足夠的剛度，承受管道作用力不變形，不影響收球網的正常運行。收球網網板、主軸及網板安裝螺栓螺母等均采用不銹鋼材質。
4、裝球室
裝球室設有電動切換閥和可供排氣和排水的接口，進水處設有止回閥片，防止水流和膠球倒流。
5、膠球
膠球具有一定硬度并富有彈性，膠球的氣孔均勻、孔間連通吸水性強，濕態球的比重與水相近，膠球在進入水室后從水室底部至頂部分層均勻懸浮，從而保證能清洗底部至頂部的每一根冷卻水管。

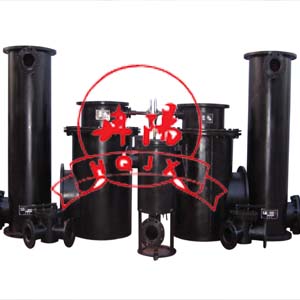

膠球清洗裝置 電動收球網

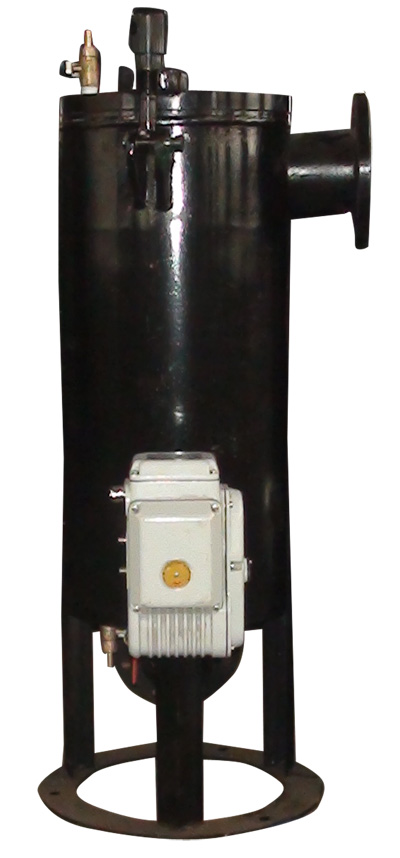

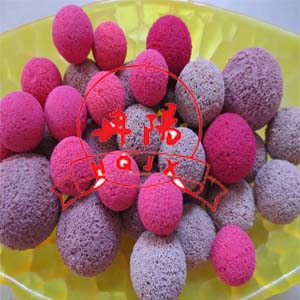

電動裝球室 凝汽器清洗膠球
