膠球回收網(收球網)二種采用形式方案介紹說明
目前國內電廠采用的收球網一般有兩種形式。一種是電廠等采用的錐形固定收球網,其錐角一般都取20°以下(有的建議13°—18°)。因此,收球網做得很長,安裝時需要很長的直管段。在膠球清洗裝置停用時,它卻成為循環水系統額外的阻力,(特別是:在網子被污物逐漸堵塞時,會影響循環水量,而且還影響收球率)。另一種是板式活動收球網,在膠球清洗裝置不投入時,可以處于“短路”狀態,減少水阻。據說對循環水出水管直管長度(安裝收球網用)的要求大大降低(對大機組較有利)。但也有些問題待解決
該廠試驗使用了一種活動式錐形收球網(圖甲)。它保留了錐形固定收球網收球效果好的優點。在停用時又可以“短路”以減少水阻。(在使用時壓差0.041—0.048公斤/屬米2,在短路時壓差0.034—0.044公斤/厘米2)。收球網用活動鉸在上部和循環水出水管連接,中部用杠桿系統開關,下部和膠球清洗裝置進水管相連。

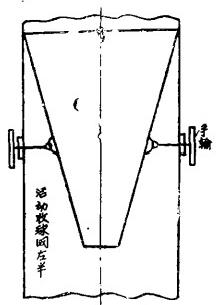

關于開關膠球清洗裝置也有二種方案,一種是現采用的,優點是開關方便一些;缺點是杠桿系統和旋轉軸都“貫穿”循環水管,增大了水阻,即使處于“短路”狀態此水阻仍去不掉。另一種利用類似于潤門開關,在收球網之外開和關,(圖3乙)它在“短路”狀態時,開啟機構已旋出循環水管外,可減少短路時的水阻,當然機構稍復雜一點,開關稍費事。我們擬在”3機采用這種機構,以和“4機對比。

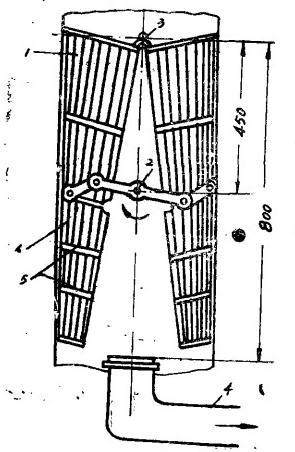

活幼(可分開式)收球網示意原來我們做了一米長的收球網(錐角17°30'),用鋼板開出長條孔,然后彎成錐形。由于未考慮彎曲時變形,長條孔寬度變得過大,修理上有困難。現在安裝了長度為800毫米(錐角約22°)的鋼筋拼焊收球網。(詳見藍圖)
